技术概述
水力振荡器是一种井下减摩阻工具,该工具在水力作用下可产生轴向振动,从而减少钻柱与井眼之间的摩阻,提高钻进过程中钻压传递的有效性。在定向钻进中可减少粘滑现象,从而有效解决钻头加压难题,增加水平井、大位移井的延伸长度,提高钻井效率。
技术参数
序号 | 项目 | 技术参数 |
1 | 外径(mm) | 122 | 172 | 203 |
2 | 推荐井眼(mm) | 152.4 | 215.9 | 311.1 |
3 | 总长(mm) | 6700 | 6300 | 7400 |
4 | 推荐排量(L/s) | 12~16 | 28~35 | 55~65 |
5 | MAX温度(℃) | 120/150 | 120/150 | 120/150 |
6 | 工作频率(Hz) | 12~18 | 12~18 | 12~18 |
7 | 额定压降(MPa) | 3~4.5 | 3~5 | 3.5~5.5 |
8 | 接头扣型(可定制) | 3-1/2IF | 4-1/2IF | 6-5/8REG |
9 | 抗拉极限(kN) | 2000 | 3500 | 4500 |
10 | 抗扭极限(kN·m) | 40 | 80 | 100 |
工作原理

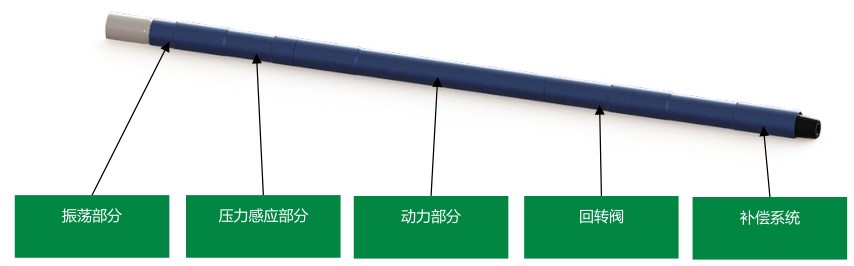

水力振荡器分为脉冲短节和振荡短节。钻井液通过脉冲短节产生截流压力脉冲,并且压力脉冲向上传递,驱动振荡短节产生轴向振动。
实地应用
在中国的大港、华北、冀东、玉门、长庆、福山、塔里木、川渝页岩气等油气田现场应用507口井,进尺45.32万米,平均提速28.6%,缓解定向托压效果明显,提高定向效率。
