技术概述

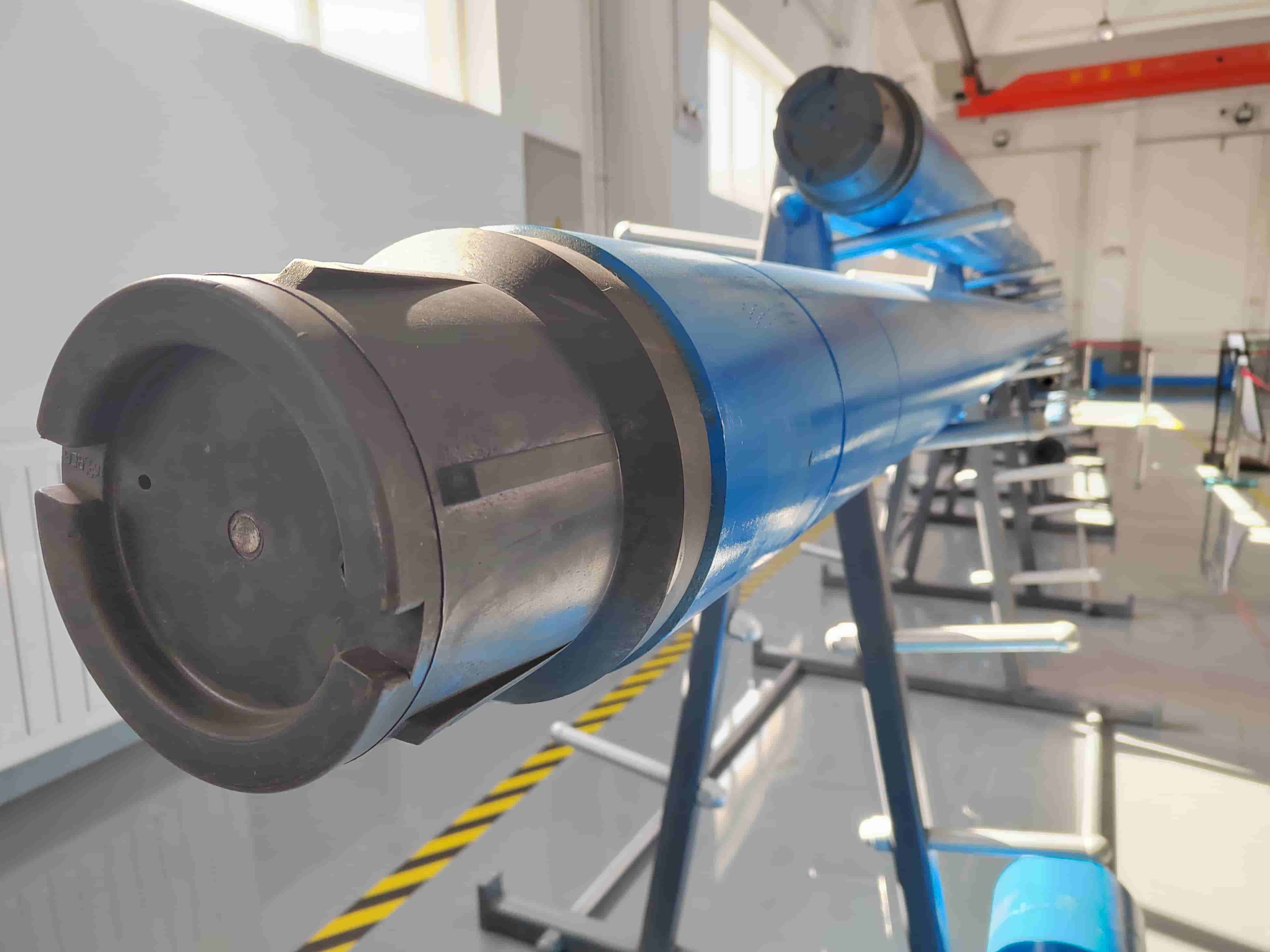

减震推力器是一种井下减震、提速工具。该工具将钻头喷嘴及井下马达压降转换为钻压,从而使得钻压稳定,有利于缓解钻具振动、延长钻头寿命、提高机械钻速。特别是在定向井中有利于克服摩阻,施加恒定钻压,减少钻柱与井眼之间的摩阻,提高钻进过程中钻压传 递的有效性。
技术参数
序号 | 项目 | 技术参数 |

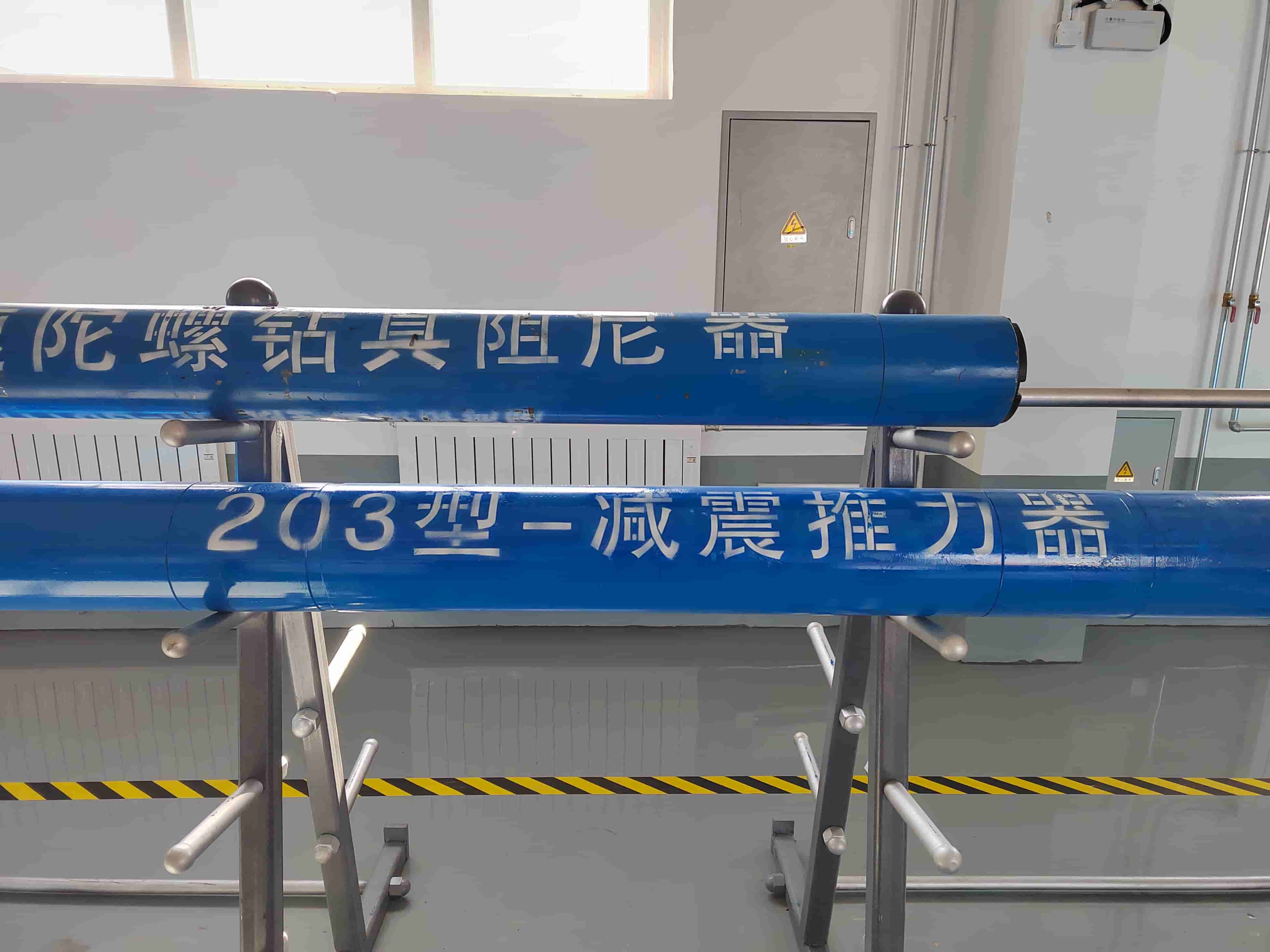

1 | 外径(mm) | 241 | 203 | 172 |
2 | 总长(mm) | 6680 | 6073 | 4855 |
3 | 推荐排量(L/s) | 55~70 | 45~55 | 25~35 |
4 | MAX温度(摄氏度) | 150 | 150 | 150 |
5 | 芯轴长度(mm) | 600 | 600 | 350 |
6 | 接头扣型 | 7-5/8REG | 6-5/8REG | 4-1/2IF |
7 | 额定抗拉载荷(kN) | 3000 | 2600 | 2000 |
8 | 额定抗扭载荷(kN.m) | 80 | 70 | 60 |
工作原理

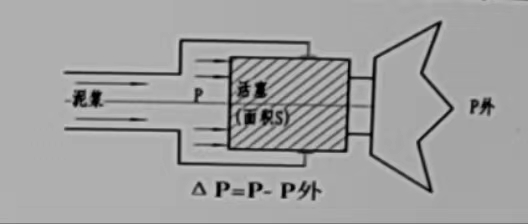

减震推力器是利用钻井液流过下部钻具(如马达、钻头等)的压降作用在其活塞上而产生钻压。设活塞面积为S,下部钻具压降为△P,则工具产生的钻压F,F=△P·S。因此,工具产生钻压的大小只与活塞的面积和压降有关,当活塞面积一定,可通过调整钻井参数(如钻头喷嘴组合、排量等)改变压降△P,得到合适的钻压。
实地应用
在中国的大港、长庆、山西、川渝页岩气、中海油等油气田现场应用28口井,进尺2.36万来,平均提速22.6%,有效降低钻头磨损和钻具疲劳破坏,提高钻进效率、降低钻具事故率。
